與大層高預制柱的設計思路相同，對于大跨度的梁也采用分段預制、運輸與安裝。上一期介紹了單根預制疊合梁的安裝，這一期給大家分享裝配式大跨度、兩段pc疊合梁與裝配式主、次疊合梁連接節點安裝。下面來介紹具體的安裝工藝：
裝配式大跨度、兩段PC疊合梁安裝
1、放出梁的定位線，具體步驟參照疊合梁放線操作。
2、參照疊合梁的施工過程，將一段疊合梁先安裝完成。

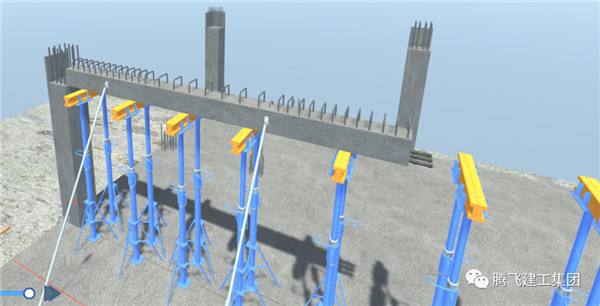

吊裝單根疊合梁△
3、另一段用相同的方式施工。
4、在兩段梁接頭處先將箍筋按照圖紙數量放置完成，在連接灌漿套筒，用生膠帶纏住套筒兩端，用以固定密封套筒。確保內部即使密封圈有泄露，也不至于發生漏漿現象。

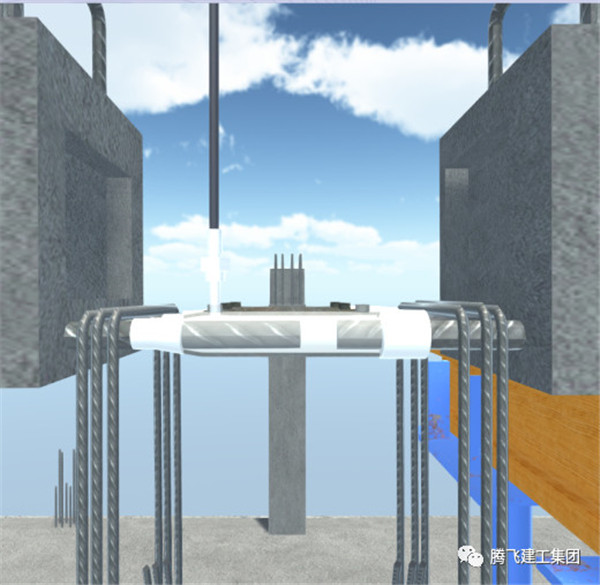

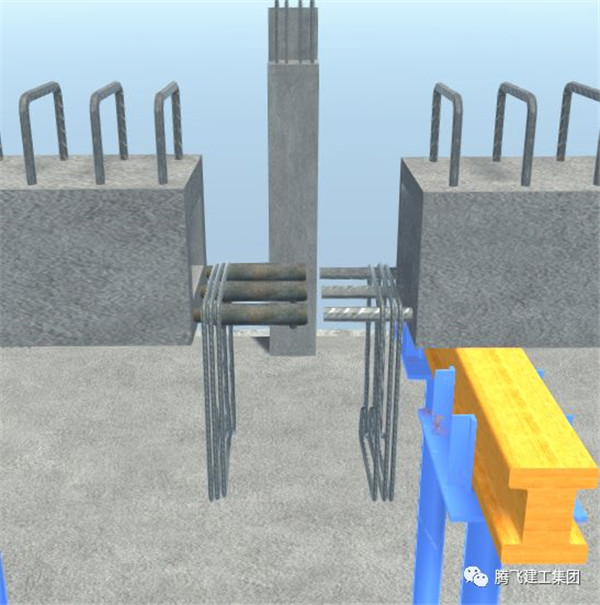

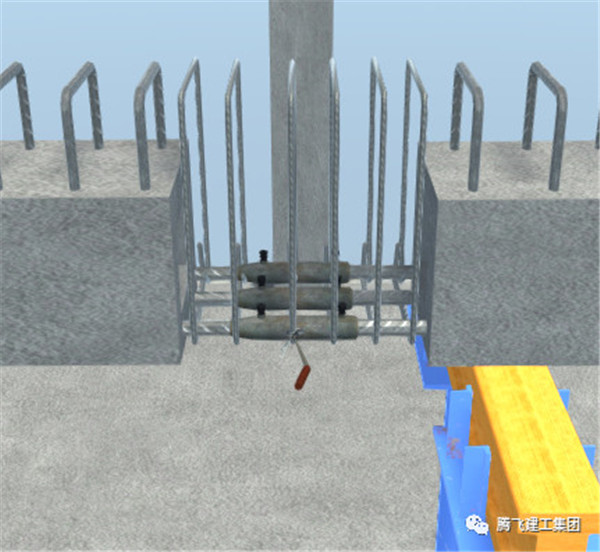

兩根疊合梁接頭連接（套筒灌漿方式）△
5、使用灌漿機灌漿，要確保灌漿密實，均勻，不漏漿。在灌漿料達到強度后，拆除生膠帶。將箍筋按照設計要求進行綁扎固定。

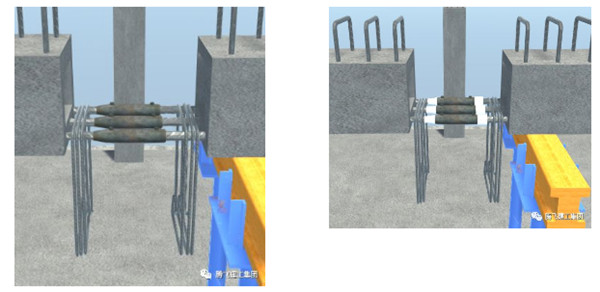

灌漿、綁扎連接點鋼筋△
6、進行梁節點處和上部鋼筋的綁扎，參照疊合梁的節點鋼筋綁扎要求，安裝完成。
裝配式主、次疊合梁連接節點安裝
1、在主梁安裝完成后，按照預先放線，放置次梁的獨立支撐。

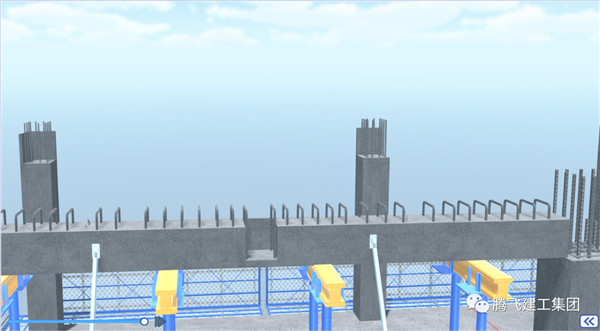

安裝主梁△

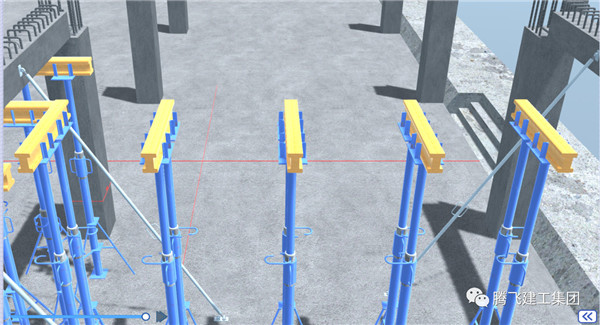

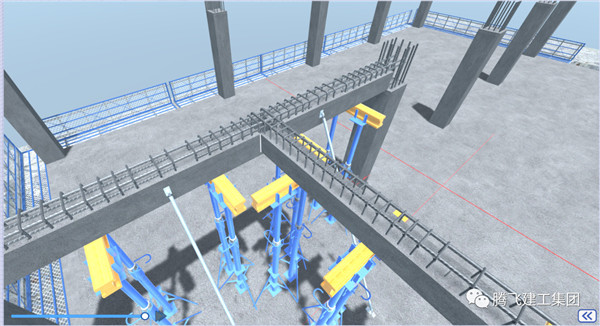

架設次梁獨立三角支撐△
2、放置次梁，并根據50線確定次梁標高及相對位置，同時要保證次梁的錨固長度≥12d。

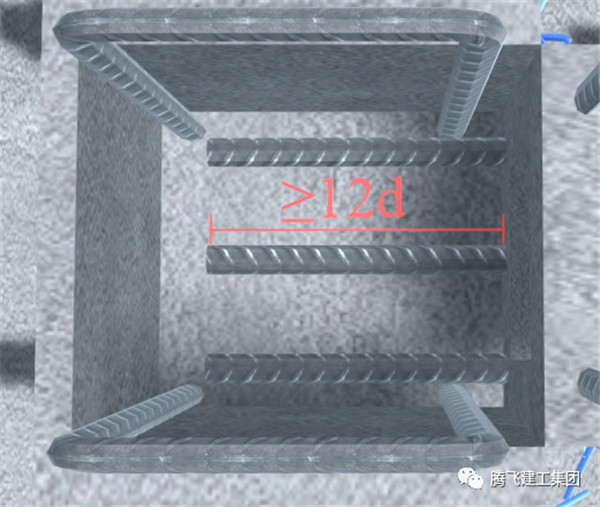

檢查預留鋼筋尺寸△
3、主次梁交接處箍筋需要加密，加密間距不得大于5d，且不大于100mm。然后穿入主梁面筋，再穿入次梁面筋，主梁面筋應貫通，次梁面筋搭在主梁面筋之上。

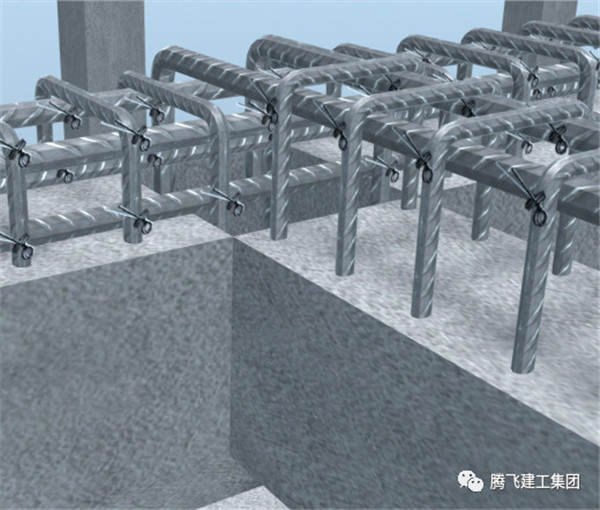

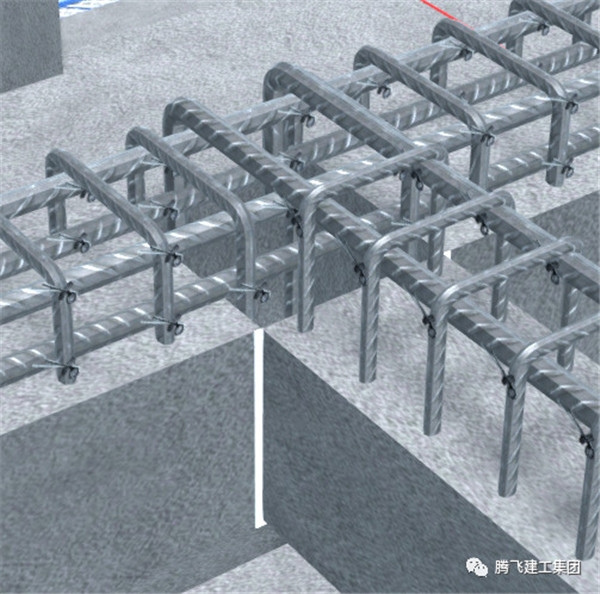

節點鋼筋綁扎△
4、在主次梁交接處粘貼海綿條，確�；炷两唤犹幉粫{。待疊合板安裝完成后，一起澆筑。
貼海綿條防止漏漿△
安裝完成△
采用疊合式構件，可以減輕裝配構件的重量更便于吊裝，同時由于有后澆混凝土的存在，其結構的整體性也相對較好。其薄弱環節主要在預制構件與后澆混凝土兩者之間的結合面上。因此為保證該部位的牢固結合，施工時要求該疊合面采用凹凸不小于6mm的自然粗糙面，且必須沖洗干凈以后方可澆筑后續混凝土。同時還將預制梁及隔板的箍筋全部伸入疊合層中。通過這些構造措施，保證了疊合梁結構整體的穩定與安全。
