在裝配式建筑當中，梁柱節點、墻柱節點等現澆節點是影響裝配式結構抗震性能的重要因素之一，好的節點形式不僅需要具有良好的抗震性能,同時還需要具有方便安裝的特點。其中現澆整體式節點是我國目前應用較為廣泛的一種節點形式，今天這期我們就來介紹一下有關現澆整體式節點的施工工藝和獨立三腳支撐架相關的安裝工藝。
（一）裝配式后澆節點施工
1、在構件拼裝完后，測量構件之間需要塞填的尺寸，確保塞填的保溫板能完美切合。將裁好的保溫板條填充到兩塊外墻板的保溫板空隙。
測量外墻保溫縫隙尺寸▲
裁剪保溫條▲
粘貼保溫條▲
2、使用鏨子將墻根浮漿清理干凈，根據結構施工圖中的后澆點配筋圖進行鋼筋綁扎，先綁扎附加鋼筋，再綁扎豎向分布鋼筋。綁扎豎向鋼筋時，搭接長度不應小于1.2La，搭接位置相互錯開500mm。搭接段的綁扎點不得少于3個。綁扎完成后設置保護層塑料卡子，以保證混凝土保護層厚度達到要求。鋼筋完成要進行自檢，測量鋼筋的間距是否滿足圖紙和規范的要求。
鑿毛結合面▲

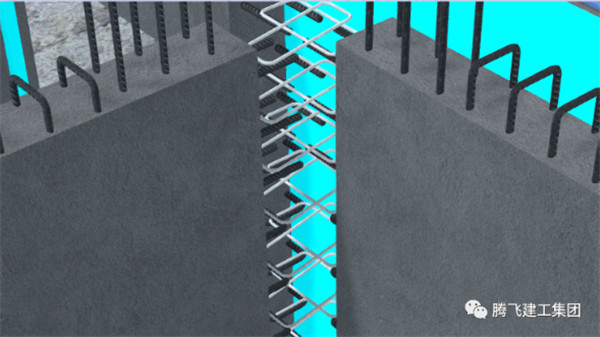

綁扎附加鋼筋▲

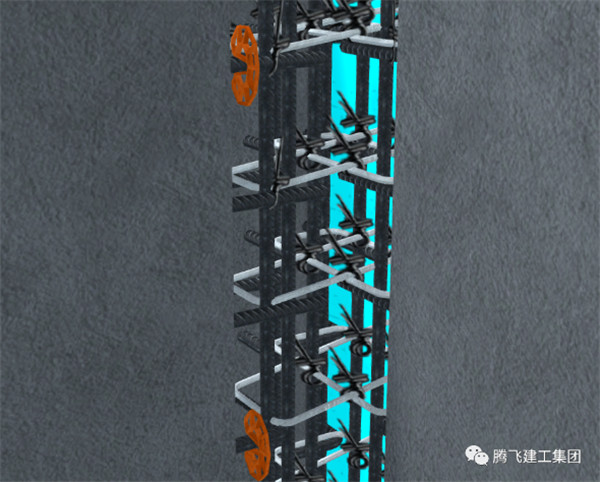

綁扎豎向鋼筋▲
測量搭接距離▲
安裝保護層塑料卡子▲
測量綁扎間距▲
3、支模前要對后澆點再一次進行清理，用風機進行碎屑的清理。量取距墻邊100mm的距離，確定模板的控制線。

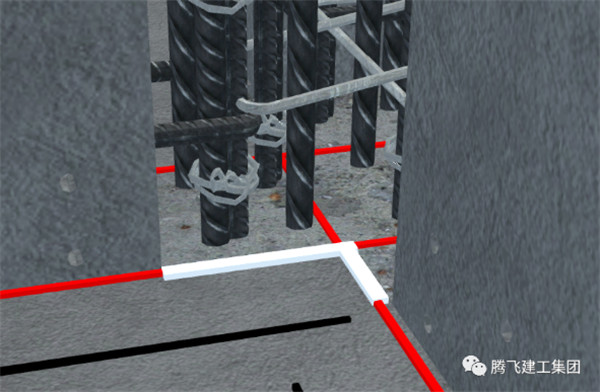

確定模板控制線▲
4、在鋼筋上放置水泥撐棍保證墻體的厚度。模板安裝前應先在模板表面涂刷一層脫模劑，沿節點邊線外側貼寬度為20mm的海綿條，以保證澆筑時不會漏漿。

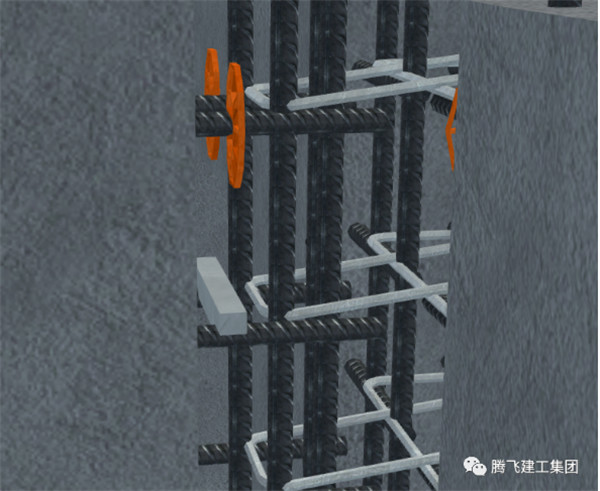

放置水泥撐棍▲

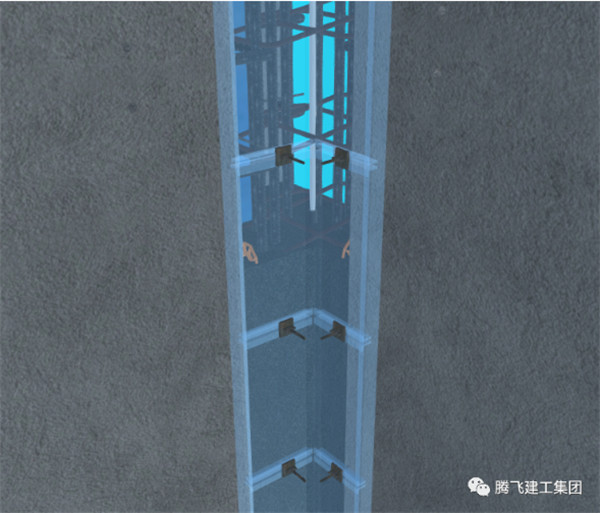

沿墻線粘貼海綿條▲
5、在預制墻板構件外側安裝鋼制加固背楞，其規格和數量根據模板的剛度而確定，使用對拉螺栓將背楞與模板進行固定。模板安裝完成后要檢測模板位置是否準確。

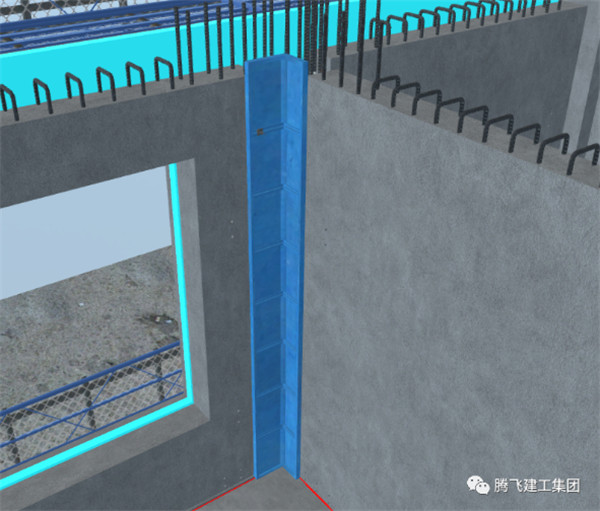

安裝模板▲
6、對模板的垂直度進行檢測，沿高度方向吊線垂，用卷尺檢查線垂與模板的水平距離，同一平面不得少于3點（上、中、下）。
7、在開始澆筑前，要先輸送同配合比的砂漿或者潤管劑，進行潤管后方可輸送混凝土。
進行潤管▲
8、澆筑時先在底部鋪設20-30mm厚的減石子混凝土，防止出現爛根和蜂窩的現象。混凝土澆筑時分層澆筑，分層振搗，每層澆筑厚度應為插入式振搗棒的有效長度的1.25倍。宜控制在400-500mm，且上層混凝土應在下層混凝土初凝之前澆筑完畢。
鋪設減石子混凝土▲
澆筑與振搗▲
9、澆筑到頂板底面標高厚，用木抹子找平。待混凝土強度達到強度后方可進行拆模，拆模時要注意保護棱角。
后澆點澆筑完成▲
以上就完成了裝配式后澆節點的施工。
（二）裝配式獨立三角支撐架安裝
獨立三角支撐架是安裝裝配式水平構件時必須要用到的工具，了解獨立三角支撐架的安裝工藝是必不可少的。了解完了后澆節點的施工工藝之后我們繼續來分享一下裝配式獨立三角支撐架的安裝工藝。
1、支撐架安裝前要先進行清理工作，將地面上的雜物清理干凈。清理完成后進行獨立三腳架的定位放線，放線時注意，獨立立桿距墻邊不小于300mm，不大于700mm。
定位放線▲
2、根據定位線搭設立桿及托頂，初步大致調節標高，放置完立桿后立即放置三角架，固定牢靠。
放置立桿▲
放置三角支撐架▲
3、固定好立桿后搭設工字木，工字木的搭接長度不得小于300mm，搭設完工字木之后框架應該整體穩定，立桿垂直度偏差應滿足規范要求，工字木方向需要與桁架鋼筋方向垂直。
放置工字木▲
4、立桿間距不應大于1.8m，當同一根工字木下兩根立桿間距大于1.8m時，需在中間位置加一根立桿，中間增加的立桿可以不安裝三腳架。
調整工字木頂端標高▲
5、工字木安裝完成后，調節工字木頂面標高達到設計標高，架體高度偏差允許值應符合規范要求。調節完標高之后進行疊合板的吊裝。
吊裝一層樓板▲
6、當上層疊合板施工完畢，并且達到規定強度后，下層架體三腳架可以進行拆除。參考第一層的工藝，完成第二層的施工。
吊裝二層樓板▲
7、當完成第三層施工后，第一層工字木中間立桿，可以拆除，第二層三腳架可以拆除。
吊裝三層樓板▲
8、當完成第四層的施工之后，第一層的獨立式支撐體系所有支架都可進行拆除，第二層中間立桿進行拆除，第三層三角架進行拆除。上層施工依次類推。

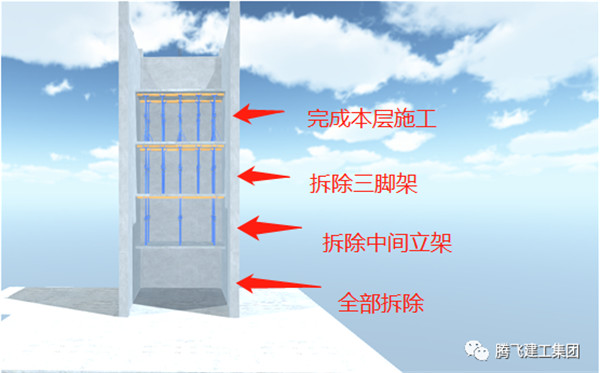

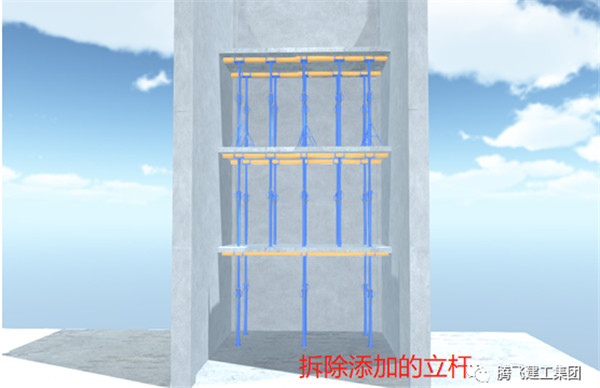

依次進行安裝和拆除▲
以上就是本期的全部內容，在下期，我們將繼續了解裝配式水平構件的安裝工藝。
